При обустройстве санузлов, ванных комнат, душевых и других помещений с повышенной влажностью каркасные конструкции из влагостойкого гипсокартона становятся оптимальным решением. Они обеспечивают необходимую жесткость, геометрическую стабильность и долговечность. С экспертом Александром Бочаровым, специалистом по продаже проектов отдела «Строительные материалы» магазина «Лемана ПРО» в Новокузнецке, разберем технические требования к таким конструкциям, опираясь на действующие нормативные документы и практику профессионального монтажа.
Нормативная база
Проектирование и устройство перегородок с применением гипсокартонных листов регламентируется СП 163.1325800.2014 «Конструкции с применением гипсокартонных и гипсоволокнистых листов. Правила проектирования и монтажа». Этот документ устанавливает требования к материалам, узлам крепления, шагу стоечных профилей и обработке швов. Дополнительно учитываются положения СП 55.13330.2016 «Дома жилые одноквартирные» в части требований к конструкциям внутри зданий.
Выбор материалов
Основное требование к перегородкам во влажных зонах — применение материалов, устойчивых к воздействию влаги и пара.
Обшивка
Обычный гипсокартон здесь неприменим, поскольку его сердечник и картонная оболочка при намокании теряют прочность и деформируются. Для влажных помещений используется влагостойкий гипсокартон (ГКЛВ). Его гипсовый сердечник обработан гидрофобными и антисептическими составами (силикаты, фториды), а картон имеет водоотталкивающую пропитку. Отличительный признак — зеленый или бирюзовый цвет поверхности. Толщина листов для перегородок должна составлять 12,5 мм, а если это специализированный гипсокартон повышенной прочности, допускается толщина листов 10 мм. Рекомендуется применять сертифицированную продукцию производителей, положительно себя зарекомендовавших на рынке.
Гипсокартон Knauf Сапфир 10 мм
Каркас
Каркас перегородок во влажных зонах выполняется исключительно из металлических профилей. Деревянный брус недопустим из-за неизбежного коробления, гниения и потери геометрии под воздействием влажности. Используются направляющие профили (UW/ПН) для крепления к полу и потолку и стоечные профили (CW/ПС) для вертикальных элементов. Толщина металла должна быть не менее 0,5–0,6 мм, для нагруженных конструкций — 0,6–0,7 мм. Обязательное условие — наличие цинкового покрытия толщиной не менее 18–22 мкм, предотвращающего коррозию. Крепеж используется тоже с антикоррозийным покрытием (оцинкованные или фосфатированные саморезы).

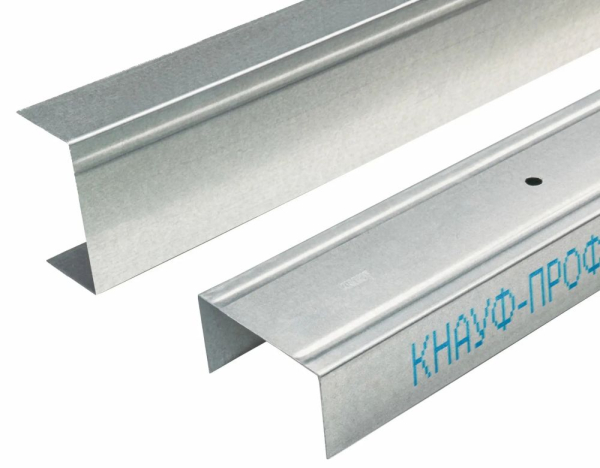

Профиль направляющий (ПН-4) Knauf 0.6
Конструктивные решения и узлы примыканий
При проектировании перегородки во влажной зоне, находящейся под непосредственным воздействием воды, необходимо предусмотреть защиту от проникновения жидкости в толщу конструкции и к примыканиям. Схематично такая перегородка в разрезе выглядит следующим образом: несущее основание, гидроизоляция примыканий, металлический каркас, заполнение из минеральной ваты, обшивка ГКЛВ, гидроизоляционная обработка поверхности и финишное покрытие.

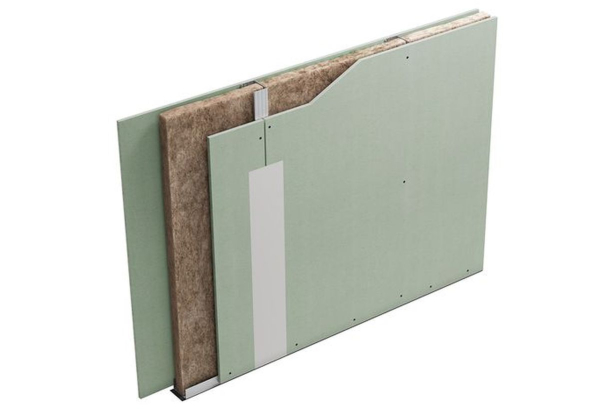

Устройство каркасной перегородки во влажной зоне
Особое внимание в этой зоне уделяется примыканиям к полу и стенам. Согласно СП 163.1325800.2014, в местах сопряжения стен между собой и стен с полом должна быть предусмотрена прокладка самоклеящейся гидроизоляционной лентой или специальная лента для армирования гидроизоляционного мастичного слоя.
К стенам, где нет вероятности прямого контакта с водой, каркас крепится через демпферную ленту с последующей герметизацией стыка силиконовым герметиком. Примыкание к потолку по всему периметру выполняется с эластичным заполнением зазора, исключающим жесткую связь, что компенсирует возможные температурные деформации и усадку здания.
Гидроизоляция поверхности ГКЛВ в зоне непосредственного контакта с водой — обязательный этап. В зоне душевого поддона (ванной) гидроизоляция выполняется на высоту не менее двух метров от пола или на всю высоту перегородки (перегородок) и прилегающих стен (при наличии).

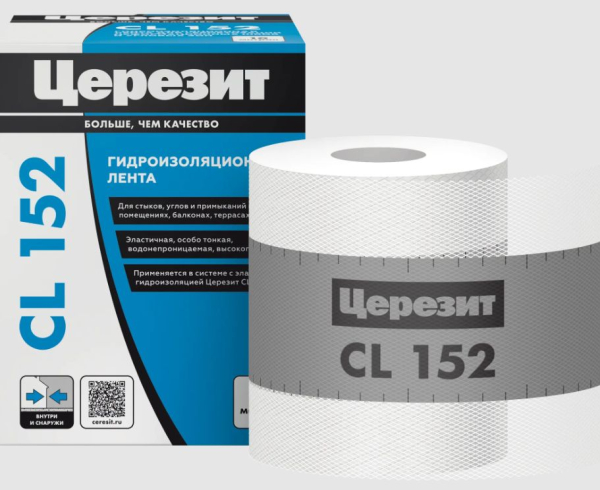

Лента гидроизоляционная Церезит
Технология монтажа
Работы начинаются с подготовки основания: поверхности очищаются, обеспыливаются и грунтуются. Выполняется точная разметка осей перегородки с контролем вертикали и горизонтали лазерным уровнем.
Направляющие профили крепятся к полу и потолку с шагом дюбелей не более 600 мм. Под направляющие профили вне зоны контакта с водой обязательно укладывается уплотнительная демпферная лента, которая компенсирует вибрации и предотвращает передачу звука. Стоечные профили устанавливаются с шагом 600 мм при однослойной обшивке или 400 мм при повышенных нагрузках. Высота стоек должна быть на 10–15 мм меньше высоты помещения для обеспечения температурного зазора. Крепление стоек к направляющим выполняется просекателем с отгибом или прокалывающими саморезами.
В местах дверных проемов требуется усиление стоечных профилей по краям вложением профиля в профиль. Верхняя перемычка выполняется из отрезка направляющего профиля, усиленного вставкой из стоечного. Для навешивания стационарного оборудования массой до 150 кг при необходимости устанавливаются закладные детали, металлические траверсы и рамы, закрепляемые самонарезающими винтами к стойкам каркаса.
При прокладке коммуникаций электропроводка размещается в гофрированных трубах внутри стоек, водопроводные трубы изолируются от контакта с металлом каркаса и крепятся к несущим конструкциям. Заполнение каркаса звукоизоляцией выполняется минераловатными плитами плотностью не менее 30–40 кг/м³, которые укладываются враспор. Толщина плит должна быть на 10–15 мм меньше ширины профиля для обеспечения упругости.
Перед монтажом гипсокартонных листов в местах примыкания их к поверхности потолка и стены, выполненных из другого материала, наклеивается разделительная лента. Обшивка ГКЛВ ведется самонарезающими винтами 25 мм длиной с шагом 250 мм. Шляпки саморезов утапливаются на глубину около 1 мм. При двухслойной обшивке второй слой монтируется со смещением швов относительно первого, крепление выполняется самонарезающими винтами 35 мм. Вертикальные стыки листов должны приходиться только на стоечные профили. Между полом и гипсокартонной обшивкой должен оставаться паз от 5 мм для предотвращения капиллярного подсоса влаги и компенсации расширений.
После монтажа ГКЛВ углы и стыки покрываются грунтовкой глубокого проникновения. После высыхания грунтовки они заполняются основным слоем специализированной полимерной шпатлевки и проклеиваются армирующей лентой. После высыхания основного слоя — шпатлюются вторым, накрывочным слоем этой же шпатлевкой или универсальной — подходящей для влажных помещений. Шляпки саморезов «по телу» листов тоже точечно покрываются шпатлевкой. После высыхания шпатлевка зачищается сетчатым шлифовальным листом Р120-150, вся поверхность обрабатывается грунтовкой глубокого проникновения в два слоя с просушкой.
В зонах, не находящихся под непосредственным воздействием влаги, следующим этапом может быть выравнивание всей поверхности финишной шпатлевкой для влажных помещений. Это распространенная практика, если в качестве чистовой отделки планируется нанесение декоративной штукатурки или окрашивание влагостойкими красками. Если запланирована облицовка плиткой (панелями), слой шпатлевки не обязателен.

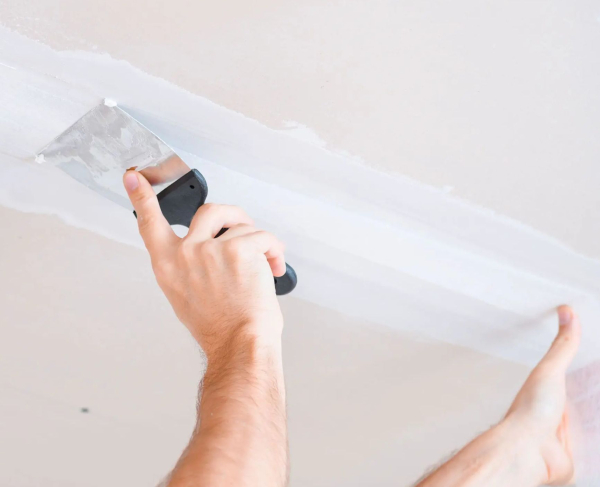

Шпатлевание швов
В зонах с непосредственным воздействием воды после полного высыхания грунтовки (точное время указано на упаковке) на поверхность плит наносится обмазочная гидроизоляция — минимум два слоя с заходом на примыкания. Также гидроизоляция наносится во всех влажных местах (выходы сантехнических коммуникаций) радиусом около 15–20 см. Финишная отделка может выполняться плиткой на эластичный клей с влагостойкой затиркой либо влагостойкими красками.
Нанесение гидроизоляции
Типичные ошибки и контроль качества
Наиболее частые нарушения, ведущие к разрушению конструкции, связаны с экономией на материалах и упрощением технологии. Отсутствие демпферной ленты и жесткое крепление к потолку становятся причинами появления трещин из-за резких перепадов температуры и влажности, характерных для влажных помещений.
Недостаточная гидроизоляция и неправильный шаг стоек вызывают протечки и провисание листов. При приемке работ проверяются вертикальность и горизонтальность готовой перегородки, качество примыканий. В душевых зонах может проводиться контрольное проливание для проверки герметичности.
Каркасные перегородки из влагостойкого гипсокартона во влажных зонах — технически обоснованное и надежное решение при условии строгого соблюдения технологии. Ключевые факторы долговечности — применение сертифицированных влагостойких материалов, качественная гидроизоляция всех примыканий и поверхности, правильный шаг стоек и обработка швов. Отступление от этих требований гарантированно приведет к разрушению конструкции в течение первых лет эксплуатации.
